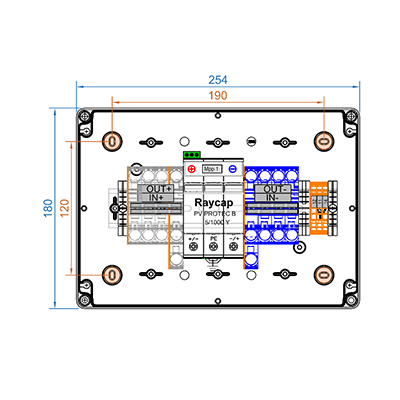

GAK TYPE S-1000-4R-X-BC-PC-1.0

Bemessungsisolierspannung Ui: 1000VDC
Bemessungsbetriebsspannung Ue: 1000VDC
Anzahl unabhängige MPP Eingänge: 1
Anzahl Stränge pro MPP IN: 4
Anzahl Stränge pro MPP OUT: 4
Bemessungsstrom inA (= Summe Isc STC): 64ADC
Auslegungsstrom* Isc max. (= Summe Isc STC x 1,25) = 80ADC
Strang Bemessungsstrom Inc (= Isc STC): 16ADC
Strang Auslegungsstrom* Isc max. (= Isc STC x 1,25) = 20ADC
Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C)
Überspannungsschutz: Typ I+II / BC
Eingangsklemmen String: 16mm² (Dichtbereich Kabelverschraubung beachten)
Ausgangsklemmen String: 16mm²
Klemmen Fernmeldekontakt: 2,5mm²
Schutzklasse: II
IP Schutzart: IP65
Konformität: EN 61439-1/2
Art der Montage: Wandmontage
Gehäuseversion: Polycarbonat (PC) Gehäuse mit transparentem Schraubdeckel
Montageart: im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!)
Einführung String IN: 4x M16 (d = 4,5-10,0mm) und 2x M20 mit Mehrfachdichtung (2x d = 5,0-6,5mm)
Einführung String OUT: 8x M16 (d = 4,5-10,0mm)
Erde: 1x M20 (d = 6,0-13,0mm)
Fernmeldekontakt: 1x M16 (d = 4,5-10,0mm)

* der Auslegungsstrom Isc max. lt VDE 0100-712:2016-10 beinhaltet den Faktor 1,25 für Isc STC des PV-Moduls bzw. des PV-Strangs
